硼亲和吸附剂的制备及其对苯甲酰脲类农药的萃取性能
张咏, 梅萌, 刘祎, 喻杰, 黄晓佳 , 袁东星
厦门大学环境与生态学院, 滨海湿地生态系统教育部重点实验室, 福建 厦门 361005
收稿日期：2014-7-2
基金项目：国家自然科学基金项目（21377105）；中央高校基本科研业务费（20720140510）；厦门大学本科生基础科研创新项目（CXB2013030，CXB2014006）.
通讯作者：黄晓佳,Tel:(0529)2189278,E-mail:hxj@xmu.edu.cn.
摘要：以3-丙烯酰胺苯硼酸（APB）为单体，二乙烯基苯（DVB）为交联剂，“原位”聚合制备了聚（3-丙烯酰胺苯硼酸-二乙烯基苯）多孔硼亲和整体材料并作为搅拌饼固相萃取（SCSE-APBDVB）的萃取介质。以5种苯甲酰脲农药为目标化合物，详细考察了萃取过程中解吸溶剂、样品基底中pH值以及离子强度、萃取和解吸时间等实验条件对萃取效率的影响。在此基础上，与高效液相色谱-二极管阵列检测器联用建立了环境水样和果汁样品中苯甲酰脲农药残留的测定方法。在最佳条件下，在水样和果汁样品中，5种目标化合物的检出限（LOD，S/N=3）分别在0.055~0.11 μg/L和0.095~0.31 μg/L之间，所建立的方法具有理想的日内和日间重现性（RSD值均小于9.0%）。在对实际环境水样和果汁样品的测定中，不同加标浓度苯甲酰脲的回收率为75.6%~109%。研究表明，由于所制备吸附剂与目标化合物存在B-N配位作用、氢键和疏水等多种作用力，因此SCSE-APBDVB可对苯甲酰脲农药进行有效萃取，所建立的分析方法具有简便、灵敏和环境友好等特点。
关键词： 硼亲和吸附剂     搅拌饼固相萃取     整体材料     高效液相色谱     苯甲酰脲农药     富集
Preparation of boronate affinity sorbent and its extraction performance for benzoylurea pesticides
ZHANG Yong, MEI Meng, LIU Yi, YU Jie, HUANG Xiaojia , YUAN Dongxing
Key Laboratory of the Ministry of Education for Coastal and Wetland Ecosystem, College of the Environment and Ecology, Xiamen University, Xiamen 361005, China
Received: 2014-7-2
Abstract: A new boronate affinity monolithic material was prepared and used as the extraction medium of stir cake sorptive extraction (SCSE). The porous boronate affinity sorbent was prepared by in situ copolymerization of 3-acrylamidophenylboronic acid (APB) and divinyl benzene (DVB). To achieve optimum extraction performance for benzoylurea pesticides, several parameters, including desorption solvent, pH value, ionic strength in sample matrix, extraction and desorption times, were investigated in detail. At the same time, a simple, sensitive and environment friendly method for the determination of benzoylurea pesticides in water and juice samples was developed by the combination of SCSE-APBDVB with HPLC equipped with a diode array detector. Under the optimized experimental conditions, the limits of detection (S/N=3) for target analytes were 0.055-0.11 μg/L in water and 0.095-0.31 μg/L in juice. The precision of the proposed method was evaluated in terms of intra- and inter-assay repeatability calculated as RSD, and it was found that the RSDs were all below 9.0%. The developed method was successfully applied to the determination of benzoylurea pesticide residues in water and juice samples and satisfactory recoveries of spiked target compounds were in the range of 75.6%-109%. The results well demonstrate that the new sorbent can extract benzoylurea pesticides effectively through multi-interactions including boron-nitrogen coordination, hydrogen-bond and hydrophobic interactions between sorbent and analytes.
Key words: boronate affinity sorbent     stir cake sorptive extraction     monolithic material     high performance liquid chromatography (HPLC)     benzoylurea pesticides     enrichment

自20世纪80年代以来,硼亲和色谱(BAC)已经被广泛用于含顺式二羟基化合物如糖蛋白、核苷等生物分子的选择性分离富集[1, 2]。其原理是基于在碱性条件下,硼亲和介质与顺式二羟基化合物形成五元或六元环状酯类物质;而在酸性条件下,该酯类物质会发生解离,释放出原来的物质从而达到选择分离富集的目的。值得注意的是BAC中的硼酸配体很容易与氮原子形成B-N配合物。刘震等[3]利用该特性,将间氨基苯硼酸、己二胺和三(2,3-环氧基丙基)异丙氰酸酯(TEPIC)共聚制备硼亲和整体柱,研究表明,B-N配合键的形成有利于TEPIC的开环聚合。我们也曾以4-乙烯基苯硼酸为单体制备了硼亲和吸附剂,研究发现所制备的吸附剂对一些含氮污染物如磺胺类、硝基酚等物质具有较好的萃取性能[4]。

苯甲酰脲类农药(BUPs)是一种昆虫生长调节剂,主要通过抑制昆虫蜕皮、变态,导致不育及直接杀卵等方面的作用[5]来控制害虫,目前BUPs在粮食、蔬菜、水果生产中有广泛的应用,但其残留对人体和环境存在潜在的危险。我国规定这类农药在蔬菜和水果中的最大允许残留量在0.5～3.0 mg/kg 之间[6],因此建立高效、灵敏的BUPs检测方法具有重要意义。液相色谱是目前测定BUPs的常用方法,但在进行色谱分离检测前需进行必要的样品前处理以实现对目标物的富集和去除样品基底的干扰。目前,测定BUPs的前处理方法包括液液萃取[7]、分散液液萃取[8, 9, 10]、单滴微萃取[6]和固相萃取[11],但这些方法存在着诸如需要较多的有机溶剂、富集容量较低及操作过程繁琐等不足。因此,发展操作简便、萃取容量高和环境友好的萃取方式对于BUPs残留监测具有重要的现实意义。

搅拌饼固相萃取(SCSE)是由我们研究小组自行设计、制作的一种新型样品前处理方法,其集萃取、富集和净化为一体,具有操作简便、使用灵活和环境友好等特点[12, 13, 14]。同时,与传统的搅拌棒固相萃取(SBSE)相比,由于SCSE在使用过程中,萃取介质不与容器壁接触,不会产生磨损,因此具有理想的使用寿命。本研究以3-丙烯酰胺苯硼酸(APB)为单体,二乙烯基苯(DVB)为交联剂,利用整体材料的“原位”聚合特点制备了硼亲和吸附剂并作为SCSE的萃取介质。同时与高效液相色谱-二极管阵列检测器(HPLC/DAD)联用,建立可对环境水样和果汁样品中BUPs残留进行有效监测的SCSE-APBDVB-HPLC/DAD分离分析体系。本研究有望为水样和果汁样品中苯甲酰脲类农药残留监测提供一种简便、灵敏和环境友好的分析方法。

1 实验部分
1.1 仪器与试剂

高效液相色谱设备:LC-20AB泵,CBA-20A控制器,SPD-M20A DAD检测器(Shimadzu，Kyoto,Japan),7725i进样阀(Rheodyne,USA); 20 μ L定量阀。材料的扫描电镜表征在Model XL30电镜仪上完成(Philips,Eindhoven,The Netherlands)。

3-丙烯酰胺苯硼酸(APB，纯度98% ),购自苏州苏凯路化学科技有限公司;二乙烯基苯(DVB，纯度85% )由Alfa Aesar公司(天津)提供;二甲基亚砜(DMSO) (分析纯),购自天津市光复精细化工研究所。5种苯甲酰脲类农药氟铃脲(HFU)、氟苯脲(TFU)、虱螨脲(LFU)、氟虫脲(FFU)和氟啶脲(CFU)的标准品(其化学结构如图1),购自北京振翔工贸有限责任公司。全部实验用水均为超纯水(Millipore,Bedford,MA,USA),实验中的其他试剂均为分析纯。实际环境水样采自厦门的湖水和农田水,果汁样品购自厦门当地超市。

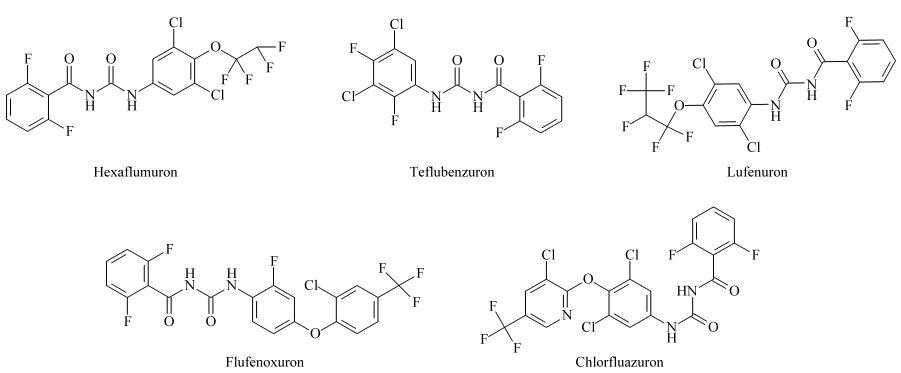

图 1 5种苯甲酰脲类农药的分子结构式 Fig. 1 Molecular structures of five benzoylurea pesticides
1.2 标准溶液的配制

分别称取5.0 mg各标准品,用甲醇溶解并定容于50 mL棕色瓶中,配制成100 mg/L 的单标准储备液,置于4 ℃的冰箱中保存。使用时,取各单标准储备液适量,用甲醇配制成所需浓度的混合标准溶液。

1.3 色谱条件

色谱分离柱:Kromasil LC-18柱(250 mm×4.6 mm,5 μ m);流动相:水/乙腈(22/78,v/v),等度洗脱;流速:1.0 mL/min;检测波长:260 nm;进样体积:20 μ L。

1.4 SCSE-APBDVB的制备

SCSE-APBDVB的制备过程非常简单,主要包括3个步骤。

(1) poly(APB-DVB)萃取饼的制备:将单体APB、交联剂DVB(单体和交联剂合称为单体混合物)、致孔剂DMSO和引发剂AIBN(总量的1% ,w/w)按一定比例混合(单体和交联剂的质量比以及单体混合物和致孔剂的质量比均为60/40)并超声至完全溶解,通氮气3 min除氧,然后将该聚合反应溶液加入一端密封的一次性注射器中,并密封另一端,保持注射器竖直,放入烘箱中于70 ℃恒温反应24 h。最后,将整体材料萃取饼缓慢地从注射器中推出,用甲醇多次浸泡去除致孔剂和未反应完全的单体混合物。

(2)搅拌磁子的制作:截取1.3 cm铁丝(直径1.0 mm),清洗烘干后放入直径略大于铁丝的玻璃毛细管中,然后将其两端熔融密封得搅拌磁子。再将磁子放入甲醇中浸泡清洗后,即可使用。

(3)萃取饼支撑体的制作:截取一次性注射器针筒部分约0.6 cm长,在底端钻两个小孔,使搅拌磁子贯穿其中,将另一端刻成锯齿状,同时在底端多钻6个小孔,以增加萃取介质与样品溶液的接触,提高传质通量。最后，将萃取饼小心嵌入支撑体中,即得SCSE-APBDVB。该过程可参考文献[12, 13]。

1.5 实际样品前处理

对于环境水样:取100 mL水样,过0.45 μ m滤膜,将其pH值调为7.0,然后放入SCSE-APBDB以300 r/min 的速度进行搅拌萃取2.5 h。萃取完成后,取出SCSE-APBDB放入3.0 mL的甲醇/0.1%甲酸水溶液(95/5,v/v)中,在同样的搅拌速度条件下解吸0.5 h,解吸液用氮气吹干,用0.5 mL甲醇定容后进行HPLC测定。

对于果汁样品:将果汁在 3500 r/min 的速度下离心10 min,取上层溶液,然后过1.0 μ m滤膜。取滤液5 mL,用超纯水稀释到100 mL并调pH值为7.0,然后按环境水样的操作过程进行样品处理和测定。

2 结果与讨论
2.1 SCSE-APBDB的制备条件优化及电镜表征

通常情况下,单体、交联剂和致孔剂的比例会影响整体材料的功能基团以及孔隙的结构,从而影响到吸附剂的萃取性能。为了获得最优的萃取性能,我们对单体/交联剂比例及单体混合物/致孔剂比例进行了考察,发现不同单体、交联剂和致孔剂用量对吸附剂的吸附性能、材质硬度均有较大影响。综合考虑萃取效果和使用寿命,选择单体和交联剂的质量比以及单体混合物与致孔剂的质量比均为60/40为最优制备条件。在该制备条件下,SCSE-APBDVB具有良好的制备重现性,对目标物的富集因子的相对标准偏差(RSD,n=4)在10%以下。同时SCSE-APBDVB具有理想的使用寿命,至少可连续使用150次以上。

图2是在最佳制备条件下,poly(APB-DVB)整体材料放大 10000 倍的电镜扫描图,可清晰地看到整体材料均一的孔隙结构和相互交联的骨架结构。

图 2 poly(APB-DVB)整体材料的电镜图 Fig. 2 Scanning-electron micrograph of poly (APB-DVB) monolithic material
2.2 萃取条件优化

在SCSE过程中,解吸溶剂、样品基底pH值和离子强度、萃取和解吸时间等因素对目标物的富集性能有较大影响。为了得到SCSE-APBDVB对5种BUPs的最佳萃取条件,本研究对上述萃取条件进行了详细优化。

2.2.1 解吸溶剂的影响

本研究以甲醇/0.1%甲酸水溶液为解吸溶剂,考察了甲醇含量对解吸效果的影响。从图3结果可以看出,当以甲醇/0.1%甲酸水溶液(95/5,v/v)为解吸溶剂时,5种目标物的解吸效率达到最大值。这主要是因为所制备的硼亲和吸附剂与目标物存在着B-N配合、氢键和偶极-偶极等作用力,适量的酸可破坏这些相互作用力,因此有利于目标物的解吸。根据实验结果,选择甲醇/0.1%甲酸水溶液(95/5,v/v)为解吸溶剂。

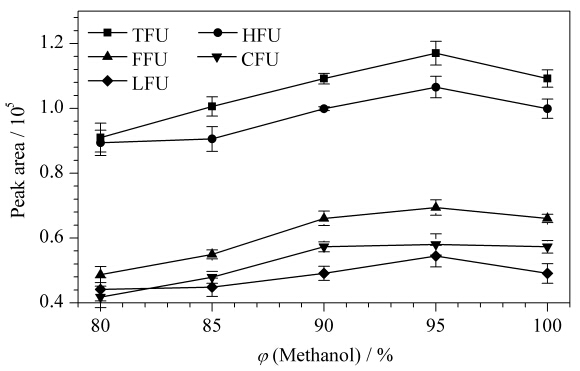

图 3 解吸溶剂中甲醇的体积分数对萃取效率的影响 Fig. 3 Effect of volume percentage of methanol in desorption solvent on extraction efficiency Conditions: extraction and desorption times were both 1.0 h; the pH value of sample matrix did not be adjusted; no salt was added; the spiked mass concentration of each analyte was 100 μ g/L.
2.2.2 pH值的影响

图4为样品基底pH值从2变化到9时,萃取效率随pH值的变化曲线。可以看出,随着pH值的升高,萃取效率缓慢上升(FFU和CFU除外);当pH升高到7.0时,SCSE-APBDVB对5种BFUs的萃取效率达到最大值;pH值继续增加时,萃取效率明显变小。该变化趋势的主要原因可能为:在低pH值时,BUFs分子中N原子被质子化无法与吸附剂产生B-N配合及氢键作用力,此时吸附剂主要通过疏水和 π - π 作用吸附目标物。随着pH值的升高,去质子化作用逐渐生成,因此吸附剂和目标物之间除了疏水和 π - π 作用力外,还形成了B-N配合及氢键作用力,多重作用力导致了萃取效率的提高。但当pH值继续增加时(高于8.0),吸附剂中的硼酸解离,B-N配合作用力下降,因此导致萃取效率的减少。根据实验结果,选择7.0为最优pH值。

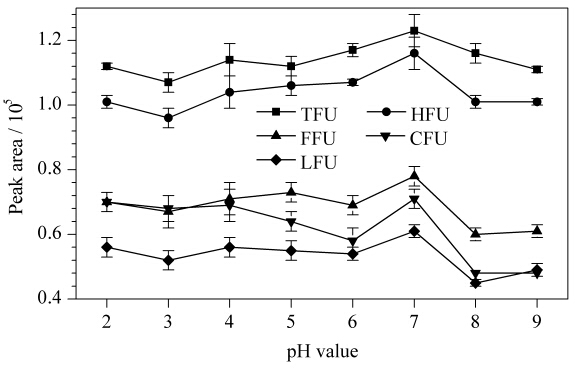

图 4 样品pH值对萃取效率的影响 Fig. 4 Effect of pH value of sample matrix on extraction efficiency Conditions: methanol/0.1% formic acid aqueous (95/5,v/v) was selected as desorption solvent; the sample pH values were adjusted by 0.1 mol/L HCl or 0.1 mol/L NaOH. The other conditions are the same as in Fig. 3.
2.2.3 离子强度的影响

根据文献[15, 16],对于极性化合物的萃取,由于同时有利于萃取的盐析作用及不利于萃取的静电相互作用,因此离子强度对萃取效率有很大影响。本实验通过添加不同量的NaCl (0、50、100、150、200、250和300 g/L)来改变基底的离子强度。从图5可以看出,离子强度的增加不利于目标物质的萃取,这可能是因为随着离子强度的增加,由于盐离子的影响使目标物质与溶液间的静电作用力增强,增加了目标物在溶液中的溶解从而导致萃取效果的下降,因此在后续实验中不调节样品的离子强度。

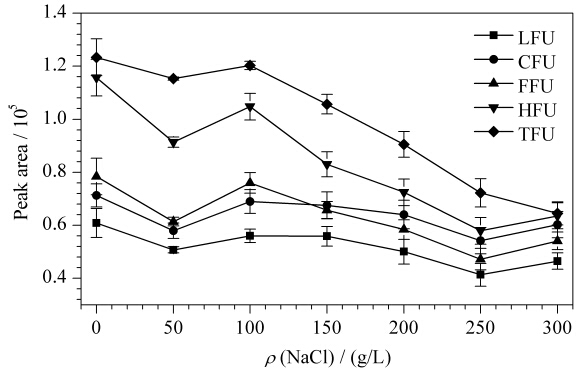

图 5 离子强度对萃取效率的影响 Fig. 5 Effect of ionic strength in sample matrix on extraction efficiency Conditions: pH value was adjusted to 7.0. The other conditions are the same as in Fig. 4.
2.2.4 萃取和解吸时间的影响

在其他实验条件保持不变时,考察了萃取时间在0.5～2.5 h之间对萃取效果的影响。研究表明SCSE-APBDVB对5种BUPs的萃取效率随萃取时间的增加而迅速上升,在2.5 h时,萃取仍未达到平衡,这说明所制备的吸附剂对目标物具有较强的萃取性能。综合考虑分析时间及灵敏度,选择2.5 h为最佳萃取时间。本研究还考察了解吸时间在0.5～2.0 h之间解吸效果的变化,实验结果表明在0.5 h的时候,目标化合物可以从SCSE-APBDVB中被完全解吸,因此解吸时间确定为0.5 h。

综合上述实验结果,SCSE-APBDVB对5种BUPs的最佳萃取条件为:甲醇/0.1%甲酸水溶液(95/5,v/v)为解吸溶剂,基底pH值调为7.0,不调样品的离子强度,吸附和解吸时间分别为2.5 h和0.5 h。

2.3 方法的有效性

在空白的水样和果汁样品中添加不同量的标准储备液，配制不同浓度梯度的溶液,在最佳的萃取条件下,考察方法的线性动力学范围、线性相关系数、检出限、定量限及日内和日间重复性,结果见表1。可以看出，在水样中,HFU和TFU的线性范围为0.25～100.0 μ g/L,其他3种BUPs的线性范围为0.50～100.0 μ g/L,5种目标化合物均具有较好的线性关系(r＞0.98),LOD(S/N=3)在0.055～0.11 μ g/L 之间,LOQ(S/N=10)在0.18～0.38 μ g/L 之间。而对于果汁样品,HFU和TFU的线性范围为0.50～100 μ g/L,其他3种BUPs的线性范围为1.00～100.0 μ g/L,5种目标化合物的线性关系良好(r＞0.99),LOD在0.095～0.31 μ g/L 之间,LOQ在0.31～1.00 μ g/L 之间；同时所建方法的日内和日间的实验重复性良好(RSD＜9.0% )；表明本方法具有较高的灵敏度和实验重复性。

表 1 5种BUPs的线性动力学范围、线性相关系数、检出限、定量限及日内和日间重复性 Table 1 Linear dynamic ranges,correlation coefficients,LODs and LOQs,inter-day and intra-day precisions achieved for the five BUPs
2.4 与现有的其他方法的比较

表2列出了本研究所建立的方法与现有的测定水样和果汁样品中BUPs的方法在LOD值和回收率方面的比较。从数据可以看出,对于水样,在用紫外检测器检测时,本方法所得到的LOD值低于其他方法所得LOD值[8, 9, 10];同样的,对于果汁样品,本实验得到的LOD值也低于以前研究所取得的LOD值[5, 6]。通常情况下,利用质谱检测器可得到比紫外检测器更高的灵敏度[11]。但在测定果汁样品时,本方法对TFU和FFU的灵敏度仍高于LLE-HPLC/MS/MS[7]。从表1中数据还可以看出本方法所取得的加标回收率与以前的研究方法处于相同水平。

表 2 所建方法与现有的测定水样和果汁样品中BUPs的方法在LOD值和回收率方面的比较 Table 2 Comparison of LODs and recoveries of present work with other methods based on sorbent extraction for the determination of BUPs
2.5 实际样品测定及加标回收率实验

将所建立的方法用于实际水样和果汁样品中BUPs的测定,结果如表3所示,图6为实际样品和加标后的样品经SCSE-APBDVB萃取后的色谱图。结果表明,在一环境水样中检测到低浓度的HFU,而其他的实际样品均未检出BUPs。 实际样品中复杂基底可能对萃取效率产生影响,为了考察所建立的方法用于实际样品中5种BUPs物质测定的可行性,测定实际水样和果汁样品中不同加标量的回收率。从表3可以看出,在不同实际水样和果汁样品中的两种加标水平(5.0和50.0 μ g/L)下,5种目标物均取得了理想的回收率,在环境水样和果汁样品中的回收率分别为75.6%～99.4%和81.6%～114%。研究结果表明所建立的方法对于环境水样和果汁样品中BUPs的检测具有较好的可行性。

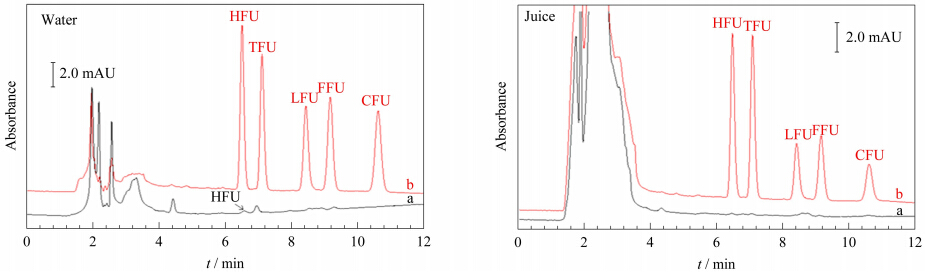

图 6 实际水样和果汁样品经SCSE-APBDVB萃取后的色谱图 Fig. 6 HPLC chromatograms of water and juice samples after enrichment with SCSE-APBDVB a. un-spiked samples treated with SCSE-APBDVB; b. spiked samples with each analyte at 50 μ g/L and treated with SCSE-APBDVB.
Conditions: methanol/0.1% formic acid aqueous (95/5,v/v) as desorption solvent; the sample pH values were adjusted to 7.0; no salt was added; the extraction and desorption times were 2.5 and 0.5 h,respectively.

表 3 实际水样和果汁样品中5种目标物的测定结果及加标回收率 Table 3 Results of determination and spiked recoveries of the five target analytes in water and juice samples
3 结论

本研究制备了基于聚(3-丙烯酰胺苯硼酸-二乙烯基苯)多孔整体材料的硼亲和吸附剂并作为SCSE的萃取介质。由于萃取介质可与苯并咪唑类化合物产生包括B-N配合、氢键、疏水等在内的多重作用力,因此SCSE-APBDVB可对5种BUPs化合物进行直接有效萃取。在此基础上,建立了可对实际水样和果汁样品中BUPs残留进行有效监测的SCSE-APBDVB-HPLC/DAD分离分析方法。研究结果表明,所建立的方法具有操作简便、灵敏度高、重现性好和环境友好等特点。
