卡那霉素(kanamycin) 作为一种氨基糖苷类抗生素, 因具有价格低廉、广谱抗菌等优点被广泛用作人畜共用药^[1], 主要对结核杆菌、大肠杆菌等革兰阴性细菌及肺炎杆菌等部分革兰阳性菌、厌氧菌等有强抗菌作用, 可用于治疗各种感染类疾病^{[2, 3]}。卡那霉素的滥用造成其在动物源性食品中残留, 通过食物链传递, 循环进入人体沉积, 具有耳毒性、肾毒性及抗生素耐药性等副作用。欧盟、中国、日本等国家明确规定了动物源食品中抗生素的最大残留量(MRLs≤200 μ g/kg), 牛奶中的MRL为200 μ g/kg^{[4, 5]}。

目前, 卡那霉素的检测技术有酶联免疫法^[6]、高效液相色谱法^[7]、电化学法^[8]、高效液相色谱-串联质谱法^[9]、微生物检测法^[10]等, 这些方法的检出限为5~10 nmol/L^[11-13]; 检测牛奶中其他抗生素的方法还有超高效液相色谱-三重四极杆质谱法^[14]、液相色谱-串联质谱法^{[15, 16]}。虽然这些方法可以较灵敏地检测食品中的卡那霉素, 但受其所用设备昂贵、样品前处理复杂、操作繁琐、性能不稳定等因素的影响, 实际应用受到了限制。因此, 发展一种快速、简便、灵敏、成本低的检测食品中卡那霉素的方法是十分必要的。

核酸适配体可与靶标卡那霉素通过产生空间结构匹配的高亲和力而特异性结合^[17]。核酸适配体是一段人工合成的单链寡糖核苷酸片段, 通常是一段DNA或RNA, 可与多种目标物如离子、蛋白质、抗生素甚至很多细胞特异性结合。因其具有制备简便、特异性好、稳定性好、亲和性高等优点, 在分析检测、临床诊断和治疗以及生化分离等方面拥有广泛的应用前景^{[18, 19]}。

2014年, 陈效兰等^[20]通过未修饰纳米金与卡那霉素核酸适配体共振瑞利散射光谱强度的变化, 建立了分析测定卡那霉素的新方法。随后, 徐飞等^[21]建立了基于荧光微球标记的卡那霉素免疫层析试纸定量新方法, 特异检测了牛奶样品中卡那霉素的残留。上述两种方法虽成功应用于实际样品的检测, 但核酸适配体都需要经过荧光物质标记后才能产生信号, 过程复杂, 不仅增加了检测成本, 同时也会降低卡那霉素与核酸适配体的结合程度^[22]。针对上述问题, 本文发展了一种较为简单的新型鱼精蛋白-核酸适配体-金生物纳米检测技术, 即用聚阳离子鱼精蛋白为桥梁, 使其先与表面带有大量负电荷的核酸适配体通过静电作用结合, 当核酸适配体被靶标物质夺走后, 再与表面带有负电荷的金纳米粒子通过静电作用结合, 间接测定靶标卡那霉素的含量。

1 实验部分

1.1 仪器与试剂

紫外光谱分析仪(NanoDrop2000/2000C, 美国Thermo Scientific公司), 分析天平(XS105, 瑞士Mettler Toledo公司), 超纯水仪(Cascade-bio, 美国Pall公司)。

硫酸鱼精蛋白(纯度＞98%, 来自于鲱鱼, 美国Sigma-Aldrich公司); 卡那霉素(纯度≥98%)、DNA序列为5′-TGGGGGTTGAGGCTAAGCCGA-3′(上海生工生物技术有限公司); 4-羟乙基哌嗪乙磺酸(HEPES, 纯度≥99.5%, 上海Aladdin化学试剂有限公司); 盐酸四环素、硫酸庆大霉素(纯度≥98%, 美国BBI生命科技有限公司); 氯金酸(HAuCl₄\53H₂O, 纯度≥47.8%)、葡萄糖、柠檬酸钠(纯度≥99%)、NaCl (纯度≥99.5%)、MgCl₂(纯度≥99.5%)、NaOH (纯度≥99%)(上海国药集团化学试剂有限公司)。

1.2 金纳米颗粒的制备

将100 mL 1 mol/L氯金酸溶液加入250 mL三口烧瓶中, 剧烈搅拌, 加热溶液至沸腾回流, 迅速加入10 mL 38.8 mmol/L柠檬酸钠溶液。在此过程中溶液颜色由黄色逐渐变为浅灰色, 最终变为酒红色。继续加热煮沸30 min后停止加热, 搅拌冷却至室温, 产物置于4 ℃冰箱中保存备用。实验中所用到的玻璃仪器均经过以下处理：先用新配制的王水(HCl-HNO₃, 3 : 1, v/v) 浸泡, 再用超纯水冲洗, 干燥后备用^[23]。

1.3 缓冲溶液中卡那霉素的检测步骤

实验中所用卡那霉素、核酸适配体均用含20 mmol/L Na⁺、1 mmol/L Mg²⁺的HEPES (10 mmol/L pH=7.4) 缓冲溶液配制。

取系列不同浓度的卡那霉素各20 μ L, 与20 μ L 100 nmol/L核酸适配体溶液混合, 室温反应1 h, 确保卡那霉素与核酸适配体特异性结合完全。加入20 μ L 2 mg/L鱼精蛋白, 室温反应10 min, 与溶液中未结合卡那霉素的核酸适配体通过静电作用进行结合, 之后用超纯水定容到180 μ L。加入20 μ L的金纳米粒子, 继续反应10 min, 与剩余的鱼精蛋白结合。通过金纳米粒子的紫外-可见吸收光谱变化进行分析。

1.4 牛奶中卡那霉素的检测步骤

取10 mL当地购置的纯牛奶, 加入不同浓度的卡那霉素, 获得人工污染的牛奶, 随后逐滴加入体积分数为20%的乙酸溶液, 将pH调到4.6, 45 ℃静置10 min, 以10 000 r/min的转速离心25 min, 经0.2 μ m滤膜过滤, 用2 mol/L NaOH将其pH调到7.4, 以5 000 r/min的转速离心10 min, 过滤待用^{[24, 25]}。

用1.3节中的方法测定金纳米粒子在520和650 nm处紫外-可见吸收光度值。

2 结果与讨论

2.1 实验条件的优化

卡那霉素可与核酸适配体特异性结合, 聚阳离子鱼精蛋白既可与带负电的核酸适配体通过静电作用结合, 又可与表面包覆负电荷的金纳米粒子相互作用。当溶液中没有靶标卡那霉素存在时, 聚阳离子鱼精蛋白与游离的核酸适配体通过静电作用结合成类似双链结构的复合物, 加入金纳米粒子后, 由于鱼精蛋白不足, 不能使金纳米粒子发生团聚, 金纳米粒子将呈现良好的分散状态, 保持其自身的表面等离子体共振(SPR) 吸收峰, 仍为酒红色。当溶液中有靶标存在时, 核酸适配体优先与靶标作用形成复合物而被消耗, 阻碍了鱼精蛋白与核酸适配体的结合, 此时加入金纳米粒子后, 鱼精蛋白会与金纳米粒子相互作用使金纳米粒子发生一定程度的团聚, 并使其SPR吸收峰发生变化, 随着卡那霉素浓度的增加, 金纳米粒子由红色逐渐变浅为浅紫色, 最后变为蓝色, 从而实现对靶标卡那霉素的检测。因此金纳米粒子的紫外吸收光谱的变化可间接反映卡那霉素的含量变化。

本试验中金纳米粒子的颜色及其SPR吸收峰的改变与核酸适配体和鱼精蛋白的浓度密切相关, 缓冲溶液中Na⁺、Mg²⁺的存在可促进卡那霉素和核酸适配体的反应。因此, 为实现生物纳米检测技术对靶标的最佳检测, 需对核酸适配体、鱼精蛋白的浓度及缓冲溶液中Na⁺、Mg²⁺的浓度进行优化。金纳米粒子在不同波长处SPR吸收值的大小反映了金纳米粒子的团聚和分散程度, 因此选用金纳米粒子在520和650 nm处的吸光度比值(A₅₂₀/A₆₅₀) 来表示检测靶标时金纳米粒子的团聚和分散的物质的量比值。

2.1.1 缓冲溶液中Na⁺、Mg²⁺浓度的优化

试验所用缓冲溶液为10 mmol/L HEPES缓冲溶液, 溶液中过多的Na⁺、Mg²⁺会使金纳米粒子发生团聚, 所以对其含量进行了优化。结果表明在含20 mmol/L Na⁺、1 mmol/L Mg²⁺的缓冲液中金纳米粒子不团聚。

2.1.2 鱼精蛋白质量浓度的优化

无靶标及适配体时, 不同浓度的鱼精蛋白通过静电作用与金纳米粒子反应后进行紫外-可见吸收光谱分析。用去离子水将鱼精蛋白定容至180 μ L, 加入金纳米颗粒反应5 min, 进行紫外-可见吸收光谱分析。如图 1所示, 随着鱼精蛋白质量浓度的增加, 金纳米粒子的吸光度比值逐渐减小, 650 nm处的吸光度逐渐增大, 520 nm处的吸光度逐渐减小。当鱼精蛋白的质量浓度为2 mg/L时, 金纳米粒子的吸光度比值较小, 浓度进一步增大时没有明显变化。因此本试验中鱼精蛋白的最佳质量浓度为2 mg/L。

图 1

Fig. 1

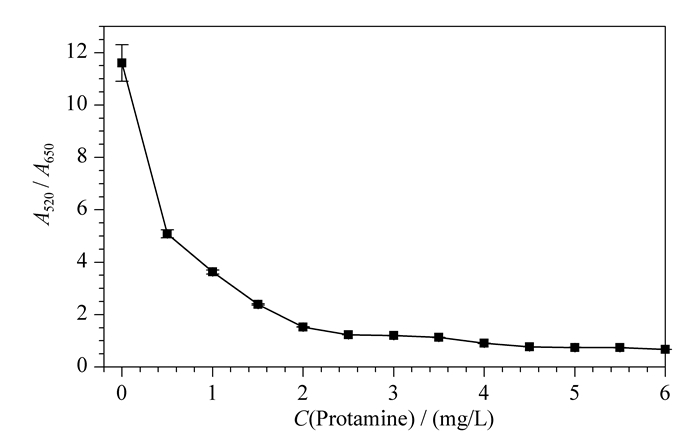

图 1 鱼精蛋白的质量浓度对金纳米粒子吸光度比值(A520/A650) 的影响(n=5) Fig. 1 Effects of the protamine concentration on the absorbance ratio of gold nanoparticles (A520/A650) (n=5) Conditions: 20 μ L protamine, 160 μ L H2O, 20 μ L gold nanoparticles (AuNPs).

2.1.3 核酸适配体浓度的优化

2 mg/L鱼精蛋白与核酸适配体结合10 min, 加入金纳米粒子后, 进行金纳米粒子的紫外-可见吸收光谱分析。如图 2所示, 核酸适配体的浓度由0.1 nmol/L逐渐增大到50 nmol/L, 金纳米粒子的吸光度比值几乎没有变化; 当其浓度由50 nmol/L逐渐增大到100 nmol/L, 吸光度比值迅速增大; 当核酸适配体的浓度达到100 nmol/L时, 吸光度比值达到最大; 随后继续增大浓度, 金纳米粒子的吸光度比值反而下降。其原因可能是:反应体系中核酸适配体的浓度很低时, 与之结合的鱼精蛋白很少, 更多的鱼精蛋白与金纳米粒子结合, 使之团聚; 核酸适配体的浓度增大, 促进了鱼精蛋白与其结合, 减弱了纳米金颗粒的团聚程度。因此本试验中核酸适配体的最佳浓度为100 nmol/L。

图 2

Fig. 2

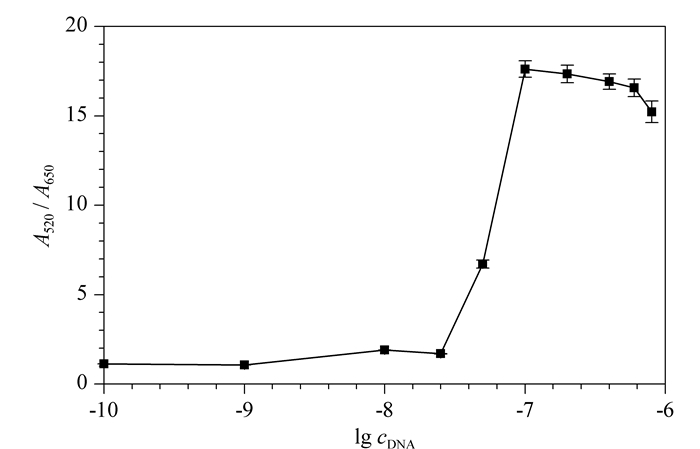

图 2 核酸适配体浓度对金纳米粒子的吸光度比值(A520/A650) 的影响(n=5) Fig. 2 Effects of the aptamer concentration on the absorbance ratio of gold nanoparticles (A520/A650) (n=5) Conditions: 2 mg/L protamine, 20 μ L DNA, 160 μ L H2O, 20 μ L AuNPs.

2.2 卡那霉素的标准曲线

在所选的最优试验条件下, 考察了该生物纳米检测技术对卡那霉素检测的灵敏度。单分散状态的金纳米粒子的SPR吸收峰在520 nm波长处, 而团聚态的金纳米颗粒由于纳米颗粒之间SPR吸收峰发生耦合, 使其在520 nm处的紫外-可见吸收峰强度下降, 且在更长波长处出现新的吸收峰, 随着团聚程度的增加, 耦合作用增大, 金纳米颗粒在更长波长处共振频率下降, 吸收峰红移^{[22, 26]}。如图 3所示, 当卡那霉素分别为0、5、10、50、100、500、1 000、5 000 nmol/L时, 随着浓度的增大, 金纳米粒子的分散状态由不团聚(酒红色)、部分团聚(浅紫色) 到全部团聚(蓝色)。在520 nm处的吸光度值缓慢变小, 而在更长波长(650 nm) 处的吸光度值迅速增大, 使得金纳米粒子的吸光度比值A₅₂₀/A₆₅₀发生改变, 金纳米粒子的吸光度比值与卡那霉素浓度的对数呈现良好的线性关系, 标准曲线为Δ A=-3.990-0.8791lg c, 其中Δ A为金纳米粒子的吸光度比值(A₅₂₀/A₆₅₀), c为卡那霉素的浓度(mol/L), 线性相关系数(R²) 为0.992 8。方法的检出限按照L=3S_b/S计算, S_b为空白样品多次测量的标准偏差, S为方法的灵敏度(标准曲线的斜率)。本试验中5次空白的标准偏差S_b=0.153 2, 标准曲线的斜率S=0.879 1, 故L=0.52 nmol/L。

图 3

Fig. 3

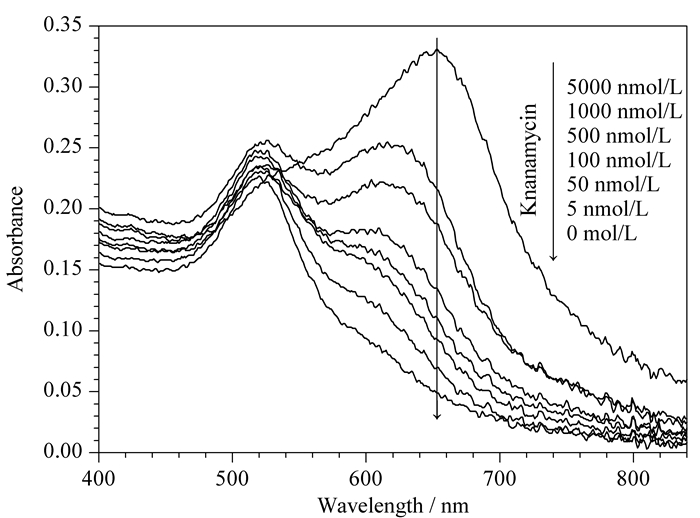

图 3 不同浓度卡那霉素的金纳米粒子紫外-可见吸收光谱图 Fig. 3 Ultraviolet-visible absorption spectra of gold nanoparticles with different concentrations of kanamycin. As shown by the arrows, the absorption peak of surface plasmon resonance (SPR) of gold nanoparticles at the wavelength of 650 nm was gradually decreased with the decrease of kanamycin concentration from the top to the bottom.

2.3 方法的选择性

考察了该生物纳米检测技术对卡那霉素的选择性。如图 4所示, 在最优试验条件下, 溶液中分别含有100 nmol/L盐酸四环素、葡萄糖、硫酸庆大霉素时, 金纳米粒子的SPR吸收比值(A₅₂₀/A₆₅₀) 明显高于卡那霉素, 表明该生物纳米检测技术对卡那霉素有良好的选择性。

图 4

Fig. 4

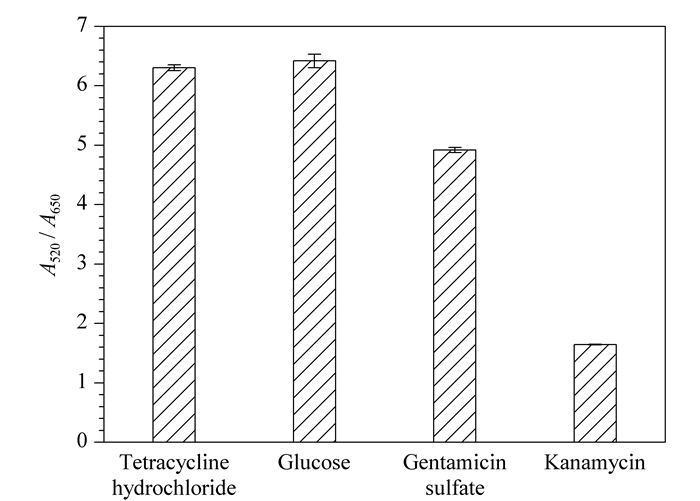

图 4 该方法对卡那霉素的选择性(n=5) Fig. 4 Selectivity of kanamycin by this method (n=5)

2.4 牛奶中卡那霉素的检测

对经过前处理的牛奶进行加标回收试验, 加标水平为8、50和200 nmol/L。如表 1所示, 在最优试验条件下, 对牛奶中卡那霉素的含量进行了检测, 回收率为96%~98%, 相对标准偏差(RSD) 为1.5%~3.2%, 表明该方法能成功应用于牛奶中卡那霉素的检测。

表 1 (Table 1)

表 1 牛奶中卡那霉素的加标回收率(n=3) Table 1 Spiked recoveries of kanamycin in milk (n=3) No. Added/(nmol/L) Found/(nmol/L) Recovery/% RSD/% 1 8 7.86±0.03 98 2.5 2 50 48.50±0.04 97 3.2 3 200 191.10±0.12 96 1.5

表 1 牛奶中卡那霉素的加标回收率(n=3) Table 1 Spiked recoveries of kanamycin in milk (n=3)

2.5 检测卡那霉素不同分析方法的比较

对检测卡那霉素的不同方法(包括共振瑞利散射法、电化学检测、色谱-质谱联用技术、毛细管电泳检测及荧光检测等) 进行比较分析, 结果(见表 2) 表明基于鱼精蛋白-核酸适配体-金纳米粒子检测技术的灵敏度高于其他检测方法, 线性范围宽, 且该方法简便、反应时间短、样品前处理简单。

表 2 (Table 2)

表 2 卡那霉素不同检测方法的比较 Table 2 Comparison of different detection methods for kanamycin Method Linear range Limit of detection Reference Resonance rayleigh scattering (RRS) detection 20-300 μg/L 2.3 μg/L [23] Electrochemical aptasensor detection 10.0-150.0 μg/L 5.8×10-9 mol/L [11] Hydrophilic interaction liquid chromatography (HILIC)-MS/MS 40-4000 μg/L 19.4 μg/L [7] Nanocomposite-based electrochemical detection 9.0×10-9-5.0×10-8 mol/L (9.4±0.4)×10-9 mol/L [12] Capillary electrophoresis detection 5×10-8-1×10-5 mol/L 8.9×10-9 mol/L [13] Based on fluorescent microsphere labeling detection 9.5-100 μg/L 5 μg/L [19] Based on fluorescence enhancement effect of quantum CdTe detection 0.2-20 mg/L 5 μg/L [27] Fluorescence detection 2.7×10-8-6.7×10-5 mol/L 8.95×10-9-2.56×10-8 mol/L [28] Protamine-aptamers-AuNPs-based aptasensor assay 5×10-9-5×10-6 mol/L (2.91-2910 μg/L) 0.53×10-9 mol/L (3.09 μg/L) this work

表 2 卡那霉素不同检测方法的比较 Table 2 Comparison of different detection methods for kanamycin

3 结论

本文利用鱼精蛋白和核酸适配体以及金纳米粒子间的静电作用, 构建了一种新型生物纳米检测技术用于食品中卡那霉素的检测。结果表明, 在最佳反应条件(含20 mmol/L Na⁺和1 mmol/L Mg²⁺的10 mmol/L pH 7.4 HEPES缓冲溶液、2 mg/L鱼精蛋白、100 nmol/L核酸适配体) 下, 在5~5 000 nmol/L范围内, 卡那霉素与金纳米粒子吸光度比值呈现良好的线性关系(R²=0.992 8), 检出限为0.52 nmol/L。对牛奶中卡那霉素含量进行了检测, 回收率为96%~98%, RSD为1.5%~3.2%。该方法选择性高, 灵敏度好, 线性范围广, 显示出其应用于食品中卡那霉素检测的优势。
