申惠莲¹, 卡哈尔·阿里木²

1. 辽宁民族师范高等专科学校, 辽宁沈阳 110032;
2. 新疆农业职业技术学院, 新疆昌吉 831100

收稿日期：2017-10-20

通讯联系人：申惠莲, Tel:(024)86622204, E-mail:1055824094@qq.com

摘要：采用点击化学的方法将自然界中的天冬氨酸（aspartic acid）键合到硅球上（命名为Click Asp），并将Fe³⁺配位到Click Asp上，合成固定金属离子亲和色谱（IMAC）材料（Fe³⁺-Click Asp）；采用红外光谱、X射线电子能谱和扫描电镜等表征证明Fe³⁺-Click Asp成功合成。将此IMAC材料用于蛋白质酶解液和牛奶中的磷酸化肽的富集，实现了磷酸化肽的高选择性富集。本研究为磷酸化蛋白质组学提供了新材料和新方法。

关键词：天冬氨酸固相萃取固定化金属离子亲和色谱磷酸化肽富集

Selective enrichment of phosphopeptides with aspartic acid based immobilized metal ion affinity chromatography materials

SHEN Huilian¹, ALIMU Kahaer²

1. Liaoning National Normal College, Shenyang 110032, China;
2. Xinjiang Agricultural Vocational Technical College, Changji 831100, China

Abstract: A natural amino acid, aspartic acid, was modified to bind to silica microspheres with a click chemistry method (-Click Asp).The modified Click Asp microspheres were further modified by incorporating Fe³⁺ ions, resulting in Fe³⁺ and Click Asp based immobilized ion affinity chromatography (IMAC)(Fe³⁺-Click Asp).The prepared materials were characterized using Fourier transform infrared spectrometry, X-ray photoelectron spectrometry, and scanning electron microscopy, and it was confirmed that Fe³⁺-Click Asp was successfully prepared.Subsequently, the Fe³⁺-Click Asp microspheres were used to enrich phosphopeptides from tryptic digests of proteins and milk.It was found that the phosphopeptides could be selectively enriched with this material.This study describes a novel material and enrichment method for phosphoproteomics.

Key words: aspartic acid solid phase extraction (SPE) immobilized metal ion affinity chromatography (IMAC) phosphopeptide enrichment

蛋白质的磷酸化是最普遍、最重要的翻译后修饰方式, 与信号转导、转录调节和细胞凋亡等生物学过程密切相关^[1-3]。异常的蛋白质磷酸化与肿瘤的发生、发展和转移密切相关^[4]。因此研究蛋白质磷酸化意义重大。生物样品中磷酸化肽的含量非常低; 在质谱分析磷酸化肽时, 磷酸化肽的信号受到非磷酸化肽的抑制。基于上述两个原因在质谱检测之前需要对磷酸化肽进行高效富集。用于磷酸化肽的富集方法很多, 主要包括金属氧化物亲和色谱(MOAC)^{[5, 6]}、固定化金属离子亲和色谱(IMAC)^{[7, 8]}和强阳离子交换色谱法^[9]。其中, IMAC是应用最广泛的方法之一^[10-13], 但由于IMAC在富集磷酸化肽时存在酸性肽段的非特异性干扰, 因此降低了对磷酸化肽的富集选择性。这些酸性肽段中含有多个酸性氨基酸如天冬氨酸(Asp)和谷氨酸, 如何克服这些酸性肽段的干扰是IMAC材料富集磷酸化肽所面临的问题。针对这一问题, 科研工作者从材料官能团组成和亲水性等方面做出改进, 提高了IMAC材料对磷酸化肽的选择性^[14-16]。

氨基酸是生物功能大分子蛋白质的基本组成单位。自然界里组成蛋白质的20种氨基酸中只有2种酸性氨基酸, 分别是天冬氨酸和谷氨酸。相比于谷氨酸, 天冬氨酸的酸性和亲水性更强。因此, 本文应用自然界中亲水性、酸性氨基酸Asp作为IMAC材料的连接臂, 通过点击化学的方法在硅球上键合Asp(Click Asp), 然后在此材料螯合上Fe³⁺后(Fe³⁺-Click Asp)用于磷酸化肽富集。实验结果表明, 所开发的基于Fe³⁺-Click Asp的IMAC材料能选择性富集磷酸化肽。

1 实验部分

1.1 试剂与材料

硅球(5 μm, 10 nm)、α-酪蛋白(α-casein)、牛血清白蛋白(BSA)、二硫苏糖醇(DTT)、碘乙酰胺(IAA)、盐酸胍、胰蛋白酶、碳酸氢铵(NH₄HCO₃)、氨水(NH₃. H₂O)、丙烯酰氯、(3-巯基丙基)、甲酸铵(NH₄FA)、甲酸(FA)、乙腈(ACN)和三甲氧基硅烷购于Sigma公司。所有溶液均用Milli-Q水配制。离心管和移液枪枪头购于Axygen公司。超纯水由美国Millipore公司Milli-Q超纯水系统制备得到。

1.2 材料的制备和表征

按照文献^[17]合成Click Asp。反应结束后, 离心弃掉上层清液, 于真空干燥箱中60 ℃干燥过夜。将真空干燥的硅球悬浮于15 mL无水乙醇中, 超声分散后, 加入0.1 g九水硝酸铁Fe(NO₃)₃·9H₂O, 室温振荡0.5 h。反应结束后, 于60 ℃干燥过夜, 制备得到Fe³⁺-Click Asp。

所合成的材料分别经如下仪器表征:日立SM-5610LV扫描电镜(SEM)(日立高新技术公司); Vertex 80v傅里叶转换红外光谱仪(德国Bruker公司); Smart Lab9 X射线衍射分析仪(美国Smart Lab公司)。

1.3 蛋白质的酶解

称取1 mg蛋白质标准品溶解于100 μL含8 mol/L尿素的50 mmol/L NH₄HCO₃缓冲液中, 加入5 μL含200 mmol/L二硫苏糖醇的25 mmol/L NH₄HCO₃缓冲液, 于56 ℃条件下孵化45 min; 加入20 μL含200 mmol/L碘代乙酰胺的25 mmol/L NH₄HCO₃缓冲液, 暗室常温反应30 min; 用25 mmol/L NH₄HCO₃缓冲液将溶液稀释至10倍体积, 并与30 μg胰蛋白酶充分混合后于37 ℃下反应9 h, 加入5 μL甲酸终止酶解反应, -80 ℃保存。

脱脂牛奶(产地德国)用3倍体积的乙腈沉淀, 离心, 弃去上清液, 保留沉淀, 用旋转离心浓缩挥去乙腈。沉淀后的蛋白质用8 mol/L尿素溶解后, 采用上述蛋白质标准品的酶解过程进行酶解。

HeLa细胞裂解液中蛋白质的提取和胰蛋白酶的酶解参照文献^[18]进行。

1.4 磷酸化肽的富集

称取2.5 mg Fe³⁺-Click Asp材料, 用30 μL ACN-H₂O-FA(50:49:1, 体积比)活化, 用30 μL ACN-H₂O-TFA(80:19.9:0.1, 体积比)平衡, 以30 μL ACN-H₂O-TFA(80:19.9:0.1, 体积比)为上样溶液, 溶解上样(样品为α-酪蛋白或者HeLa细胞裂解液的酶解物)后, 依次用30 μL ACN-H₂O-TFA (80:19.9:0.1, 体积比)、30 μL ACN-H₂O-TFA (50:49.9:0.1, 体积比)、30 μL H₂O淋洗, 再用20 μL NH₃·H₂O-H₂O(5:95, 体积比)洗脱, 然后进行质谱分析。

1.5 质谱分析和搜库

从α-酪蛋白和牛奶中富集的磷酸化肽采用纳升级ESI Q-TOF MS (美国Waters公司)进行分析; 质谱采用正离子(ESI⁺)扫描模式; 纳升级电喷雾电压为2.3 kV; 质量扫描范围为600~1 800 Da。从HeLa细胞裂解液中富集到的磷酸化肽采用液相色谱仪及LTQ-Orbitrap Velos质谱仪(美国Thermo公司)进行分析。肽段溶解在FA-H₂O (0.1:99.9, 体积比)溶液中, 上样至捕获柱(3 cm×100 μm, C18AQ色谱填料)。在纳升级的分离柱(10 cm×75 μm, C18AQ色谱填料)上进行梯度分离; 流动相A为FA-H₂O(0.1:99.9, 体积比), 流动相B为ACN-H₂O-FA(90:9.9:0.1, 体积比), 流速约为0.2 μL/min。洗脱梯度为:0~3 min, 2%B; 3~95 min, 35%B; 95~100 min, 50%B; 100~105 min, 90%B, 90%B保持5 min。

LTQ-Orbitrap Velos质谱在正离子、Survery模式下采集数据。ESI喷针电压为1.9 kV, 碰撞能量为35%。MS扫描范围为450~2 000 Da, 分辨率为6 000, 仅对丰度前15的离子进行二级碎片扫描分析。将所采集的质谱数据采用Maxquant软件转化为“*. mgf”文件, 并在Uniprot数据库中进行检索。搜库时参数设置如下:允许最多两个漏切位点; 固定修饰设定为半胱氨酸被碘代乙酰烷基化, 可变修饰为磷酸化; 磷酸化肽的score＞20, 假阳性率＜1%。

2 结果与讨论

2.1 材料的制备和表征

所合成的材料分别采用傅里叶红外光谱(FTIR)、X射线电子能谱(XPS)和SEM进行表征。从红外谱图(图 1a)可以判断3 450 cm^-1处的峰为-NH-振动峰, 3 200 cm^-1处宽而强的峰为羧基上-OH的伸缩振动, 2 980 cm^-1和2 850 cm^-1处的峰为-CH₃的对称、不对称伸缩振动且包含-CH单键的振动的峰, 1 720 cm^-1处的峰为酮上C=O的伸缩振动(饱和)峰, 1 490 cm^-1处中等强度的峰为-CH₂剪式振动, 1 440 cm^-1处的峰为羧基上C-O伸缩振动峰。XPS谱图表明所合成材料中含有C、N和Fe等元素的存在(见图 1b)。SEM谱图说明硅球的形貌在修饰前后没有发生显著变化(见图 2), 说明修饰没有破坏硅球的形貌。上述这些结果表明Fe³⁺-Click Asp被成功合成。

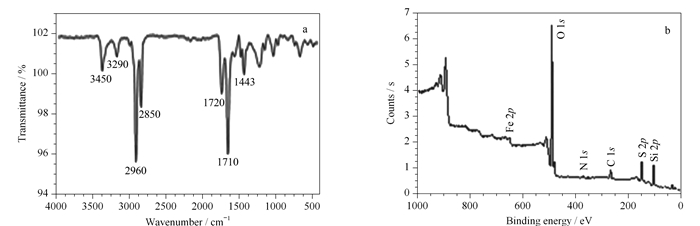

图 1 Fe³⁺-Click Asp的(a)红外光谱图和(b)X射线电子能谱图 Fig. 1 Images of (a) Fourier transform infrared spectrometry and (b)X-ray photo electron spectrometry of Fe³⁺-Click Asp

图 2 (a) 硅球和(b)Fe³⁺-Click Asp材料的扫描电镜图 Fig. 2 Images of (a) scanning electron microscope of silica microsphere and (b) the Fe³⁺-Click Asp materials

2.2 磷酸化肽富集方法的建立

因为Click Asp材料本身具有很好的亲水性^[17], 所以Fe³⁺-Click Asp材料对磷酸化肽的富集实验在亲水作用色谱的操作模式下进行。我们以α-酪蛋白的胰蛋白酶酶解液为模式样品, 首先采用酸性、高有机溶剂的上样溶液(ACN-H₂O-TFA, 80:19.9:0.1, 体积比)降低酸性非磷酸化肽的吸附, 接着降低乙腈的含量(ACN-H₂O-TFA, 50:49.9:0.1, 体积比)淋洗保留在材料上的非磷酸化肽, 最后采用NH₃·H₂O-H₂O(5:95, 体积比)洗脱保留在材料上的磷酸化肽。结果如图 3所示, 未经过Fe³⁺-Click Asp处理的α-酪蛋白酶解液的质谱图中只能鉴定到一条磷酸化肽, 大量高丰度的非磷酸化肽信号占据着整个质谱图, 如m/z 692.98(1+)、880.64(1+)和1 267.85(1+)等。同样的α-酪蛋白的酶解液经过Fe³⁺-Click Asp富集后, 高丰度的非磷酸化肽被有效去除, 使得磷酸化的信号显著提高, 能够鉴定到15条磷酸化肽(具体信息见表 1)的信号, 如m/z 733.82(2+)、830.92(2+)、976.60(2+)、964.39(2+)和1 310.01(2+)。与此相比, 采用磷酸化蛋白质组学中广泛使用的TiO₂材料, 我们只检测到10条磷酸化肽的信号。上述结果表明我们合成的Fe³⁺-Click Asp能实现磷酸化肽的选择性富集, 其对磷酸化肽的富集效果优于商品化的TiO₂材料。

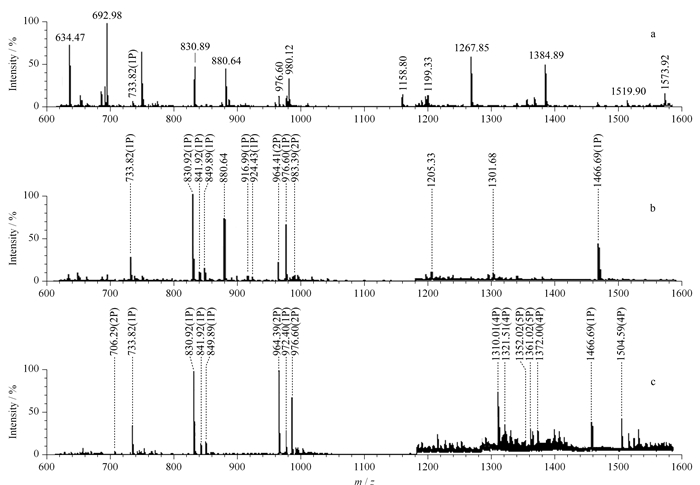

图 3 α-酪蛋白的胰蛋白酶酶解液(a)处理前和经过(b)TiO₂和(c)Fe³⁺-Click Asp处理后的质谱图 Fig. 3 Mass spectra of tryptic digests of α-casein (a) before and after treatment with (b) TiO₂ and (c) Fe³⁺-Click Asp Phosphopeptides are labeled with xP. Other peaks are non-phosphorylated peptides. x indicates the number of phosphate group, and P indicates phosphate groups.

表 1 α-酪蛋白胰蛋白酶酶解液中所含磷酸化肽的详细信息 Table 1 Detailed information of phosphopeptides contained in tryptic digests of α-casein

2.3 富集复杂生物样品中的磷酸化肽

为了验证所建立的磷酸化肽富集方法在实际样品中的效果, 我们分别选取了脱脂牛奶和HeLa细胞裂解液作为分析对象。对于牛奶样品, 我们首先采用乙腈沉淀的方法从脱脂牛奶样品中得到蛋白质, 并对所得蛋白质进行酶解; 然后采用Fe³⁺-Click Asp对牛奶蛋白酶解液中的磷酸化肽进行富集。从图 4中可以看出, 富集前的牛奶蛋白质酶解液中只有一条磷酸化肽的信号; 与此相对, 经过Fe³⁺-Click Asp富集后的质谱图中能检测到17条磷酸化肽信号, 这些信号不仅包括m/z 830.89(2+)、976.48(2+)、964.18(2+)、1 339.31(2+)和1 373.79(2+)等α-酪蛋白中的磷酸化肽, 还鉴定到m/z 1 041.24(3+)、1 044.56 (3+)、1 561.44 (2+)和1 580.43 (2+)等已报道的磷酸化肽。将Fe³⁺-Click Asp用于更加复杂的HeLa细胞裂解液, 从50 μg样品中共鉴定出1 855个磷酸化位点, 这些位点来源于1 269条磷酸化肽, 方法的富集选择性为65.8%。这些实验结果表明我们合成的Fe³⁺-Click Asp材料对磷酸化肽具有较高的富集选择性。

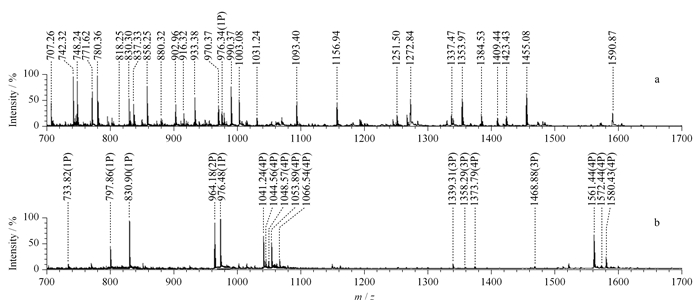

图 4 脱脂牛奶的胰蛋白酶酶解物经过Fe³⁺-Click Asp处理(a)前、(b)后的质谱图 Fig. 4 Mass spectra of tryptic skim milk digest (a) before and (b) after enrichment with Fe³⁺-Click Asp Phosphopeptides are labeled with ★. Other peaks are non-phosphorylated peptides. X indicates the number of phosphate group, and P indicates phosphate groups.

3 结论

本文合成了一种Fe³⁺-Click Asp用于磷酸化肽的富集, 并应用红外光谱、X射线衍射电子能谱和扫描电镜对材料进行了表征, 结果表明材料合成成功。此外, 这种基于Fe³⁺-Click Asp的富集材料能实现磷酸化肽的选择性富集。本工作为磷酸化蛋白质组学的磷酸化肽富集提供了新材料和新方法。

参考文献

[1]	Manning G, Whyte D B, Martinez R, et al. Science, 2002, 298: 1912. doi: 10.1126/science.1075762
[2]	Golden R J, Chen B, Li T, et al. Nature, 2017, 542: 197. doi: 10.1038/nature21025
[3]	Zhang S, Chang L, Alfieri C, et al. Nature, 2016, 533: 260. doi: 10.1038/nature17973
[4]	Blume-Jensen P, Hunter T. Nature, 2001, 411: 355. doi: 10.1038/35077225
[5]	Thingholm T E, Jorgensen T J D, Jensen O N, et al. Nat Protoc, 2006, 1(4): 1929. doi: 10.1038/nprot.2006.185
[6]	Zou L J, Li J, Wan H H, et al. Chinese Journal of Analytical Chemistry, 2011, 39(12): 1781. 邹丽娟, 李娟, 万慧慧, 等. 分析化学, 2011, 39(12): 1781.
[7]	Zhou H, Di Palma S, Preisinger C, et al. J Proteome Res, 2013, 12: 260. doi: 10.1021/pr300630k
[8]	Zhang Y, Qin H Q, Wu R A, et al. Chinese Journal of Chromatography, 2010, 28(2): 123. 张宇, 秦洪强, 吴仁安, 等. 色谱, 2010, 28(2): 123.
[9]	Gauci S, Helbig A O, Slijper M, et al. Anal Chem, 2009, 81: 4493. doi: 10.1021/ac9004309
[10]	He X-M, Chen X, Yuan B-F, et al. J Chromatogr A, 2017, 1484: 49. doi: 10.1016/j.chroma.2017.01.020
[11]	Wang H, Jiao F, Gao F, et al. Talanta, 2017, 166: 133. doi: 10.1016/j.talanta.2017.01.043
[12]	Yao Y, Dong J, Dong M, et al. J Chromatogr A, 2017, 1498: 22. doi: 10.1016/j.chroma.2017.03.026
[13]	Abelin J G, Trantham P D, Penny S A, et al. Nat Protoc, 2015, 10: 1308. doi: 10.1038/nprot.2015.086
[14]	He X-M, Chen X, Zhu G-T, et al. ACS Appl Mater Interfaces, 2015, 7: 17356. doi: 10.1021/acsami.5b04572
[15]	Shi C, Deng C. Talanta, 2015, 143: 464. doi: 10.1016/j.talanta.2015.05.039
[16]	Sun X, Liu X, Feng J, et al. Anal Chim Acta, 2015, 880: 67. doi: 10.1016/j.aca.2015.04.029
[17]	Shen G, Zhang F, Yang B, et al. Talanta, 2013, 115: 129. doi: 10.1016/j.talanta.2013.04.046
[18]	Qing G Y, Li X L, Lu Q, et al. Nat Commun, 2017, 8: 461. doi: 10.1038/s41467-017-00464-0
